Точность при жесткой механической обработке выходит за рамки стандартных станков с ЧПУ — хрупкость оксида алюминия, усадка при спекании и целостность поверхности определяют каждый выбор конструкции еще до начала производства.
Инженеры, указывающиеобработанные детали из глиноземной керамикисталкиваются с другой проблемой, чем металлические или пластиковые компоненты. Оксид алюминия высокой чистоты (Al₂O₃ ≥ 95%) обеспечивает исключительную твердость, прочность на сжатие и диэлектрическую стабильность, но эти же свойства затрудняют обработку после спекания, а обработку в сыром состоянии перед спеканием — непредсказуемой. В этой статье объясняется, как правильно выбрать марку глинозема, управлять допусками на этапах обжига и шлифования, а также проверять такие важные характеристики, как отверстия, кромки и уплотняющие поверхности. Вы также изучите основные виды отказов — сколы на кромках, микротрещины и потерю адгезии металлизации — чтобы группы по закупкам и проектированию могли выйти за рамки общих технических характеристик керамики и перейти к надежным деталям, предназначенным для конкретного применения.

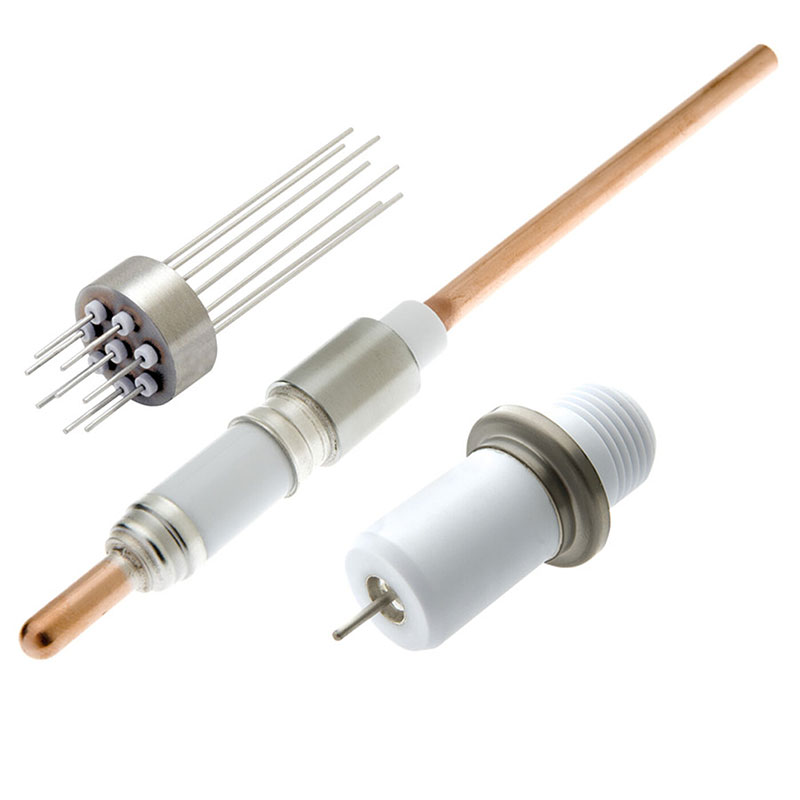

Керамические компоненты из оксида алюминия — это не просто высокотемпературная замена металлам. Они фундаментально меняют способы борьбы с износом, коррозией и электрической изоляцией в системе. В самых разных областях применения, от вакуумных вводов до медицинской струйной техники и автомобильных датчиков, конечные характеристики обработанной детали в равной степени зависят от обработки необработанного порошка и последовательности алмазного шлифования, притирки и полировки.
Взаимосвязь между размерами после обжига и готовыми допусками имеет решающее значение. Типичная усадка при спекании для оксида алюминия от 96% до 99,8% находится в линейном диапазоне от 15% до 20% со значительными вариациями от партии к партии. Обработка после спекания с использованием алмазного инструмента может достигать ±0,005 мм по отверстиям и ±0,01 мм по плоскостности, но каждый проход удаления припуска может привести к повреждению подповерхностных слоев. Обработка в необработанном состоянии (перед обжигом) позволяет быстрее снимать материал и снижать износ инструмента, но анизотропия усадки может непредсказуемо деформировать отверстия и пазы. Опытные поставщики моделируют оба маршрута и выбирают их на основе соотношения сторон и количества объектов.
В капитальном полупроводниковом оборудовании концевые эффекторы и облицовки камер из оксида алюминия должны выдерживать плазменную эрозию и экстремальные температурные циклы, сохраняя при этом пределы образования субмикронных частиц. Прецизионные канавки и вакуумные порты не могут удерживать технологические газы. В медицинских имплантируемых устройствах головки бедренной кости из оксида алюминия требуют обработки поверхности Ra <0,01 мкм и контроля разрушения кромок, чтобы избежать катастрофического перелома при циклической нагрузке. В автомобильных системах зажигания наконечники изоляторов требуют постоянной длины пути утечки и устойчивости к пробою — любой пригорание или остаточное напряжение снижает электрическую прочность на 30 % и более.
В отличие от пластичных материалов, детали из оксида алюминия определяются сочетанием заданных размеров, показателей целостности поверхности и статистических контрольных испытаний.
Марки глинозема отличаются чистотой и средним размером зерна. Содержание оксида алюминия от 95% до 96% обеспечивает баланс стоимости, прочности (прочность на изгиб ≈300–350 МПа) и удельного электрического сопротивления (>10¹⁴ Ом·см). Содержание оксида алюминия от 99,6 до 99,8% увеличивает прочность на изгиб до 400–450 МПа и повышает износостойкость, но требует более дорогой алмазной обработки. Размер зерна напрямую влияет на прочность кромки: мелкозернистые материалы (1–3 мкм) полируются до получения более гладких поверхностей и устойчивы к микроскалам, тогда как крупнозернистый (>5 мкм) оксид алюминия легче подвергается механической обработке, но он легче разрушается при точечной нагрузке.
Критические характеристики включают в себя:
| Процесс | Удаление запасов | Риск повреждения поверхности | Типичное применение |
|---|---|---|---|
| Зеленое фрезерование | Высокий | Низкий (перед стрельбой) | Отверстия, щели, тонкие стенки |
| Спеченное алмазное шлифование | Середина | Середина | Внешний/внутренний диаметр, плоские поверхности |
| Притирка | Очень низкий | Минимальный | Уплотнительные поверхности, измерительные поверхности |
| Ультразвуковая обработка | Низкий | Низкий | Сложные 3D-контуры, хрупкая геометрия |
Детали из глинозема редко работают отдельно. Их часто припаивают, зажимают или затягивают в металлические корпуса. Дифференциальное тепловое расширение (оксид алюминия ≈6–8 частей на миллион/°C по сравнению с нержавеющей сталью ≈17 частей на миллион/°C) создает напряжения при сборке, которые необходимо контролировать с помощью конструкции посадки с натягом. Типичное правило: для глиноземного штифта диаметром 10 мм в стальном корпусе натяг не должен превышать 0,01–0,02 мм при комнатной температуре во избежание разрушения при вставке.
Металлизация оксида алюминия — обычно молибден-марганца или активных припоев — требует, чтобы обработанная поверхность имела определенный профиль шероховатости (приблизительно 0,4–0,8 мкм Ra) для адгезии. Слишком гладко, и металлизация отслаивается; слишком грубый, и при термоциклировании образуются микротрещины.
Квалифицированные поставщики должны предоставить:
Изготовленные на заказ детали из глинозема обычно требуют минимального заказа в размере 200–1000 штук для экономичной амортизации алмазного инструмента. Сроки изготовления: обработка в сыром состоянии 2–3 недели плюс цикл спекания (3–5 дней) плюс чистовая шлифовка (1–2 недели). Срочные заказы с имеющимся инструментом могут составлять 10–15 дней. Маркировка собственной торговой маркой не является типичной, но поставщики предлагают индивидуальную упаковку (подносы, готовые для использования в чистых помещениях, мешки с контролем партии) и сертификат соответствия к каждой поставке.
| Рыночный уровень | Цена за штуку (типичная мелкая деталь) | Чистота и обработка | Ключевые характеристики |
|---|---|---|---|
| Экономика | 2–2–8 | 95% Al₂O₃, сразу после обжига или минимальное измельчение | Незначительные допуски ±0,1 мм, видимые сколы по краям, контрольные испытания не проводятся. Подходит для некритических проставок. |
| Промышленный | 10–10–30 | 96–99 % Al₂O₃, шлифовка на шлиф. | Допуски ±0,025 мм, основной излом кромки, выборка партии для проверки размеров. |
| Точность/Критический | 40–40–150+ | 99,6%+ Al₂O₃, притертый и отполированный | Допуски ±0,005 мм, 100% контроль кромок, проверены, упакованы в чистых помещениях. |
Внедрите четырехэтапный процесс принятия решения:
Баланс между стоимостью и надежностью означает принятие поверхностей, подвергнутых обжигу, на нефункциональных поверхностях и вложение средств на шлифовку только на сопрягаемые диаметры, уплотнительные площадки или оптические окна.
В чем разница между обработкой оксида алюминия в сыром состоянии и в спеченном состоянии?
Механическая обработка в необожженном состоянии режет необожженную керамику, что происходит быстрее, но требует линейной усадки на 15–20%. При обработке в спеченном состоянии используются алмазные инструменты для полностью обожженного материала, что обеспечивает высокую точность, но более высокую стоимость.
Как мне выбрать глинозем нужной степени чистоты?
95–96 % по общему износу и электроизоляции. 99,6%+ для высокой коррозионной стойкости, чрезвычайной диэлектрической прочности или полировки поверхностей подшипников.
Можно ли нарезать резьбу на деталях из оксида алюминия?
Нет. Прямое нарезание резьбы почти всегда приводит к перелому. Используйте запрессованные металлические вставки, паяные шпильки или измените конструкцию для приклеивания или зажима.
Какая обработка поверхности мне нужна для уплотняющей поверхности?
≤0,05 мкм Ra для статических металлокерамических уплотнений; ≤0,02 мкм Ra для динамических скользящих уплотнений; Сразу после обжига (≈1,6 мкм Ra) допускается только для неуплотняемых поверхностей.
Как проверить, что обработанная деталь из оксида алюминия безопасна в использовании?
Запросите данные контрольных испытаний (например, прочность на разрыв или изгиб репрезентативных образцов), проверку кромок под увеличением и протоколы проникающих испытаний на красители для элементов высокого риска.
