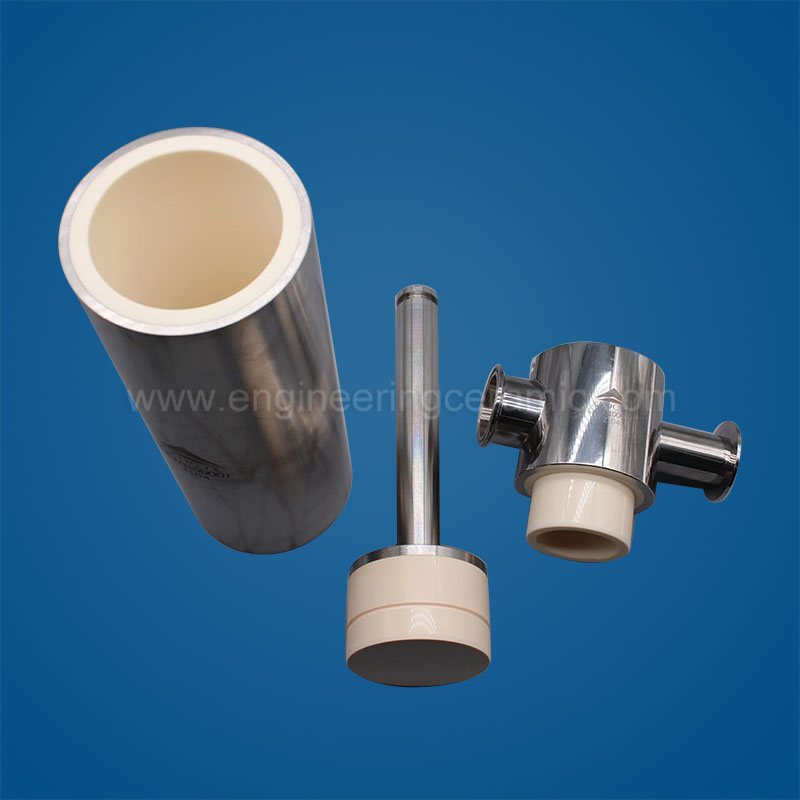

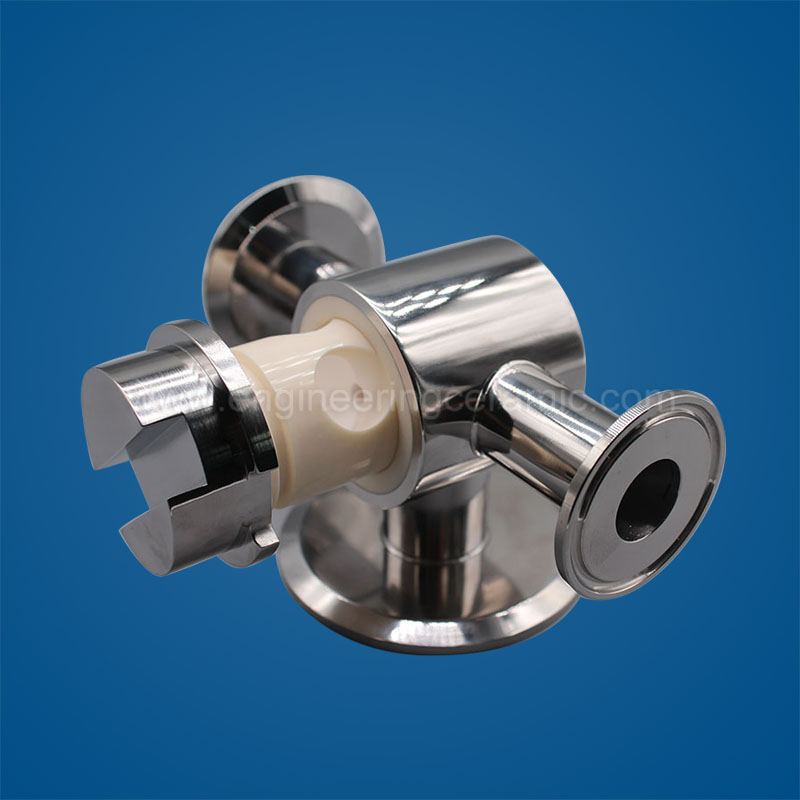

В промышленных насосах вкладыш служит изнашиваемой деталью сердечника, которая непосредственно противостоит истиранию и коррозии. От его производительности зависит надежность оборудования и общие эксплуатационные расходы. В последние годы, благодаря достижениям в области материаловедения, керамический вкладыш насосаОни стали более предпочтительной модернизацией по сравнению с традиционными металлическими вкладышами в таких отраслях, как бурение нефтяных скважин, химическая обработка, десульфурация дымовых газов (ДДГ) и производство новых видов энергии, благодаря их превосходной износостойкости и химической инертности.
В этой статье, основанной на полевых данных и отраслевых стандартах, представлен углубленный анализ выбора керамического вкладыша насоса, сравнение материалов, меры предосторожности при установке и передовой опыт технического обслуживания.
По сравнению с обычными биметаллическими вкладышами керамические вкладыши обладают конкурентными преимуществами по двум ключевым параметрам: твердость и химическая инертность.
Увеличенный срок службы. В тяжелых условиях эксплуатации, связанных с суспензиями под высоким давлением, буровыми растворами и абразивными твердыми веществами (например, кварцевым песком, железными опилками, горной породой), металлические вкладыши часто быстро выходят из строя из-за абразивного износа. Керамические вкладыши обычно обеспечивают 4000–10 000 часов непрерывной работы, что в 5–10 раз дольше, чем биметаллические альтернативы. Это значительно снижает частоту технического обслуживания и трудоемкость на буровых или производственных площадках.
Защита сопрягаемых компонентов. Внутренняя поверхность керамического вкладыша может быть обработана исключительно высоко (шероховатость поверхности составляет всего Ra 0,1–0,3 мкм). Эта микроскопическая гладкость сводит к минимуму трение между гильзой и поршнем или плунжером, снижая потребление энергии и одновременно значительно продлевая срок службы дорогих поршневых уплотнений.
Не вся керамика одинакова. Оптимальный выбор зависит от конкретной среды и условий эксплуатации. Ниже приводится параллельное сравнение трех наиболее распространенных керамических материалов:
| Тип материала | Глинозем (Al₂O₃) | ZTA (оксид алюминия, упрочненный цирконием) | Цирконий (ZrO₂) |
|---|---|---|---|
| Ключевые сильные стороны | Очень высокая твердость (HV 13 ГПа); отличная стойкость к кислотам и щелочам. | Сбалансированные характеристики: хорошая твердость в сочетании с повышенной прочностью; экономически эффективный. | Исключительная вязкость разрушения (9 МПа·м¹/²) и прочность на изгиб (800 МПа). |
| Типичные применения | Высокоагрессивные химические среды с низким уровнем воздействия, такие как электролиты литиевых аккумуляторов и пищевые добавки. | Бурение нефтяных месторождений, гидроразрыв сланцевого газа и применение буровых растворов под высоким давлением с высоким содержанием песка. | Экстремальные условия, связанные с высоким давлением, сильными ударами и крупными твердыми частицами, например, бурение глубоких скважин и транспортировка шлама. |
| Советы по выбору | Выбирайте, когда преобладает химическая коррозия и твердые тела относительно мягкие. | В настоящее время наиболее популярная модернизация на нефтяных месторождениях, заменяющая традиционные хвостовики из хромированной стали. | Выбирайте, когда вкладыши часто выходят из строя из-за разрушения (а не из-за износа). |
Керамические материалы обладают чрезвычайной твердостью, но по своей сути хрупки (низкая ударопрочность). Статистика отказов на местах показывает, что более 80 % отказов керамических вкладышей происходят во время установки, а не во время эксплуатации. Чтобы избежать преждевременного выхода из строя, строго соблюдайте следующие процедуры:
Запрещаются прямые удары молотком. При вдавливании вкладыша в корпус или из него никогда не ударяйте стальным молотком напрямую по керамическому корпусу или металлическому корпусу. Если требуется помощь при ударе, всегда используйте медный стержень, брусок из твердой древесины или специальную буферную подкладку, чтобы равномерно распределить силу. Прямое воздействие может привести к образованию микротрещин, невидимых невооруженным глазом, которые будут распространяться и вызывать катастрофический отказ насоса под нагрузкой.
Проверка зазора при сборке. Перед установкой поршня убедитесь, что максимальный внешний диаметр корпуса поршня и внутренний диаметр керамического вкладыша поддерживают минимальный зазор при сборке 0,20 мм. Недостаточный зазор или заусенцы на металлическом поршне могут создать напряжение «точечного контакта» во время возвратно-поступательного движения, что приведет к образованию задиров или растрескиванию внутренней стенки гильзы.
Защита от зимнего замерзания: во время остановок в условиях низких температур полностью слейте все жидкости (например, грязь или воду) из камеры насоса и футеровки. Если захваченная жидкость замерзнет и расширится, возникающее радиальное давление может легко разрушить керамическую вставку.
Когда вкладыш достигает предела износа и его необходимо заменить, способ снятия зависит от характера перекачиваемой среды:
Для легких или чистых сред: если среда представляет собой чистую жидкость с небольшим содержанием твердых частиц, вкладыш обычно можно без труда отделить от корпуса. Вставьте монтировки симметрично в пазы или порты на обоих концах вкладыша и аккуратно разработайте их.
Для тяжелых или высоковязких сред: если среда содержит большое количество твердых частиц или имеет высокую вязкость, вкладыш может застрять в корпусе. В этом случае используйте латунный пробойник или дюбель из твердой древесины и аккуратно постучите по внешней окружности вкладыша, чтобы постепенно вытолкнуть его из корпуса. Никогда не прикладывайте сосредоточенную силу только к одной стороне, так как это приведет к дальнейшему наклону и блокировке вкладыша.
Для конкретных применений обратитесь к следующим техническим стандартам, чтобы обеспечить соответствие и надежность:
Применение для десульфурации дымовых газов (ДДГ): см. китайский стандарт T/CGMA 011001-2017 (Насосы с керамической футеровкой для десульфурации дымовых газов), который требует использования композитной конструкции, состоящей из металлического корпуса и футеровки из оксида алюминия для смачиваемых деталей, с расчетным сроком службы не менее 5 лет для рабочих колес и изнашиваемых пластин.
Транспортировка шлама: убедитесь, что максимальный размер частиц твердых частиц в среде не превышает 80 % минимального размера поперечного сечения насоса. Это предотвращает засорение и снижает ударный износ керамической футеровки.
Обновление докерамический вкладыш насосапо сути, это стратегия борьбы с износом за счет твердости и борьбы с коррозией за счет химической инертности. Хотя первоначальная стоимость закупок выше, чем у металлических гильз, совокупная стоимость владения (TCO) чрезвычайно выгодна, если учесть значительно более длительный срок службы и защиту керамических гильз, которую обеспечивают сопрягаемые компоненты поршня.
Ключ к успеху заключается в дисциплинированном монтаже и строгом исключении ударных нагрузок. При правильном обращении керамический вкладыш обеспечит долговечность, надежность и экономичность даже в самых сложных промышленных условиях.
